Файл 104013 Курсовой проект
(пояснительная записка + схема, формат MS Word). Цена 100 руб.
Задание. Объект
представляет собой
техническое
устройство, в которое
поступают
различные детали.
Имеются
5 датчиков,
которые определяют соответствие деталей ("да" - "нет")
некоторым параметрам (размер, форма, цвет, конфигурация и т.п.). В
зависимости
от комбинации сигналов датчиков f(X5,X4,X3,X2,X1) детали сортируются и
направляются в разные бункеры и подсчитываются. Рассмотрим работу для
одного
бункера.
При поступлении детали в позицию
сортировки вырабатывается сигнал ГОТОВ, который равен “1" все время
нахождения детали в этой позиции. Для проектируемой схемы сигнал ГОТОВ
и сигналы
датчиков Х5, Х4, Х3, Х2, Х1 - внешние.

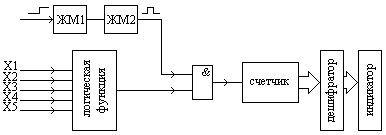

По фронту сигнала ГОТОВ запускается одновибратор. Через время задержки
t1 (на
срабатывание датчиков) одновибратор формирует синхроимпульс
длительностью t2.
По сигналу "1" на выходе комбинационной схемы и синхроимпульсу детали
направляются в соответствующий бункер. Схема счетчика осуществляет
подсчет
деталей, поступающих в бункер, и при
достижении
заданного числа N выдает
сигнал о заполнении
бункера.
параметры одновибратора
Вариант |
T1, с |
T2, нс. |
Микросхема |
C |
0.23 |
450 |
К555АГ1 |
базис элементов схемы
Вариант |
Базис лог. функции
и дешифратора |
Базис
Счетчика |
Тип
индикатора |
3 |
И, ИЛИ, НЕ |
К555ТВ6 |
АЛ342Б |
Модуль
счета N и направление счета
Вариант |
Модуль
счета |
Направление |
3 |
9 |
Прямое |
