Игровой адаптер (порт джойстика).

Разъем:
1       +5В
2   кнопка 4
3   положение 0
4   земля
5   земля
6   положение 1
7   кнопка 5
8   +5В
9   +5В
10   кнопка 6
11   положение 2
12   земля
13   положение 3
14   кнопка 7
15   +5В
К разъему подключается два джойстика.
1 джойстик (кнопки 4, 5; положение по осям координат x, y соответственно 0, 1).
2 джойстик (кнопки 6, 7; положение по осям координат x, y соответственно 2, 3).

Адаптер обслуживается через порт 0х201

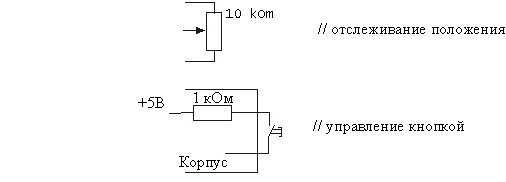

При записи любого числа в порт младшие 4 бита сбрасываются в ноль аппаратным образом, а момент установления зависит от положения реостата.

   mov dx, 201h
   out dx, al
   mov cx, -1
m1:
   in al, cx
   test al, 0x01
   inc m1
Int 15h BIOS поддерживает работу с джойстиком:
Функция 15h
   DX = 0, то на выходе AL – содержимое порта 201
   DX = 1, то на выходе AX – положение 0,   BX – пол.1, CX – пол.2, DX – пол.3
